Un día me dije, voy a reciclar material para reutilizarlo, para darle otro servicio. Y pensé en la cámara del Syma X5, ese drone que muchos hemos tenido o tenemos aún. Pensé que sería buena idea modificar la cámara del Syma X5 para hacerla autónoma o poderla hacer funcionar en mis otros drones. Y pensé en ella porque tengo un par, porque no la uso, porque pesa poco!!.
El Syma X5 tiene cámaras de 0,3 MP, de 2 MP y de 5 MP

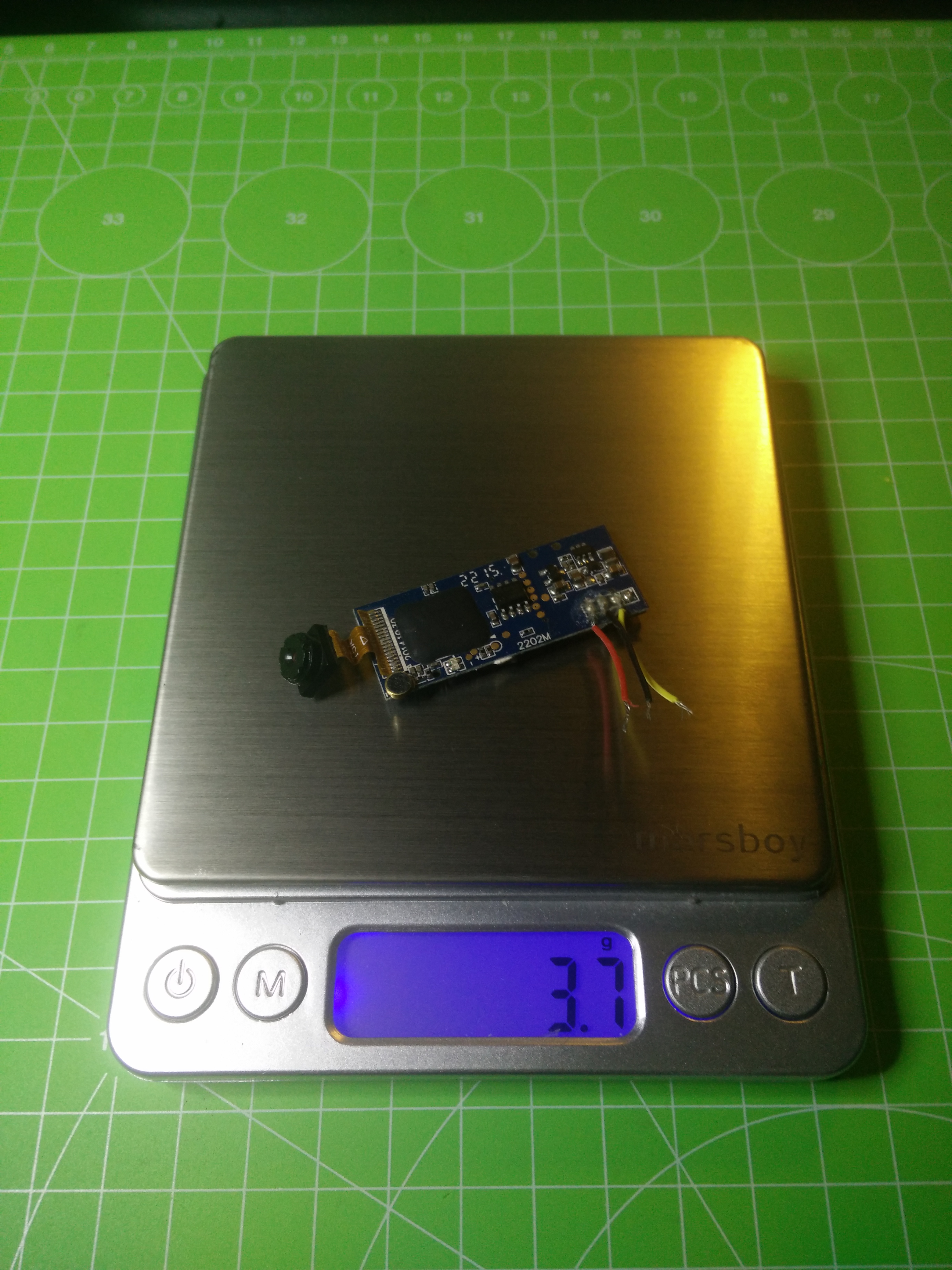

Fijaos, solo 3,7 gr. de peso, algo perfectamente asumible incluso por un micro drone.
Cómo hacer que la cámara del Syma X5 sea portable

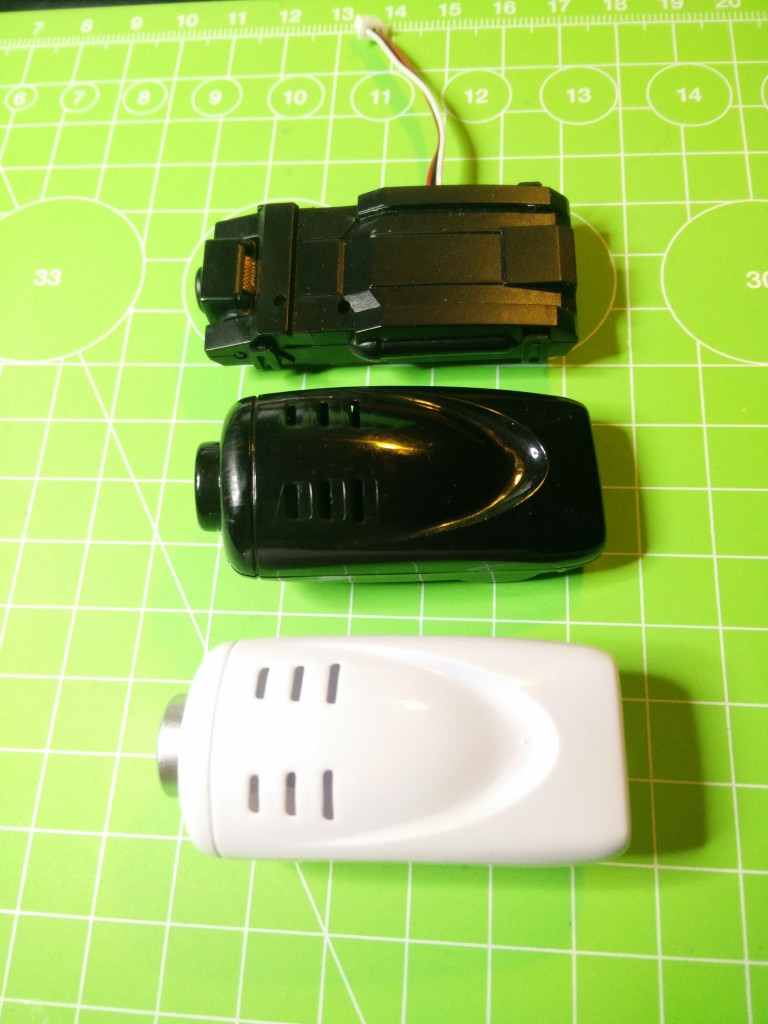

Del Syma X5 hay varios tipos de cámara:
- La de 0,3 MP que no vale un pimiento
- La de 2 MP que bueno por ella puedes empezar
- Y la última que sacaron, la de 5 MP que está realmente muy muy bien (FHD de verdad) y es la que utilizaré para el experimento.
La idea es buena. Pero si la conocéis sabréis que se conecta al Syma X5 mediante un conector de tres cables y que se comanda desde la emisora. Vale primer problema, saber que hace cada cable.

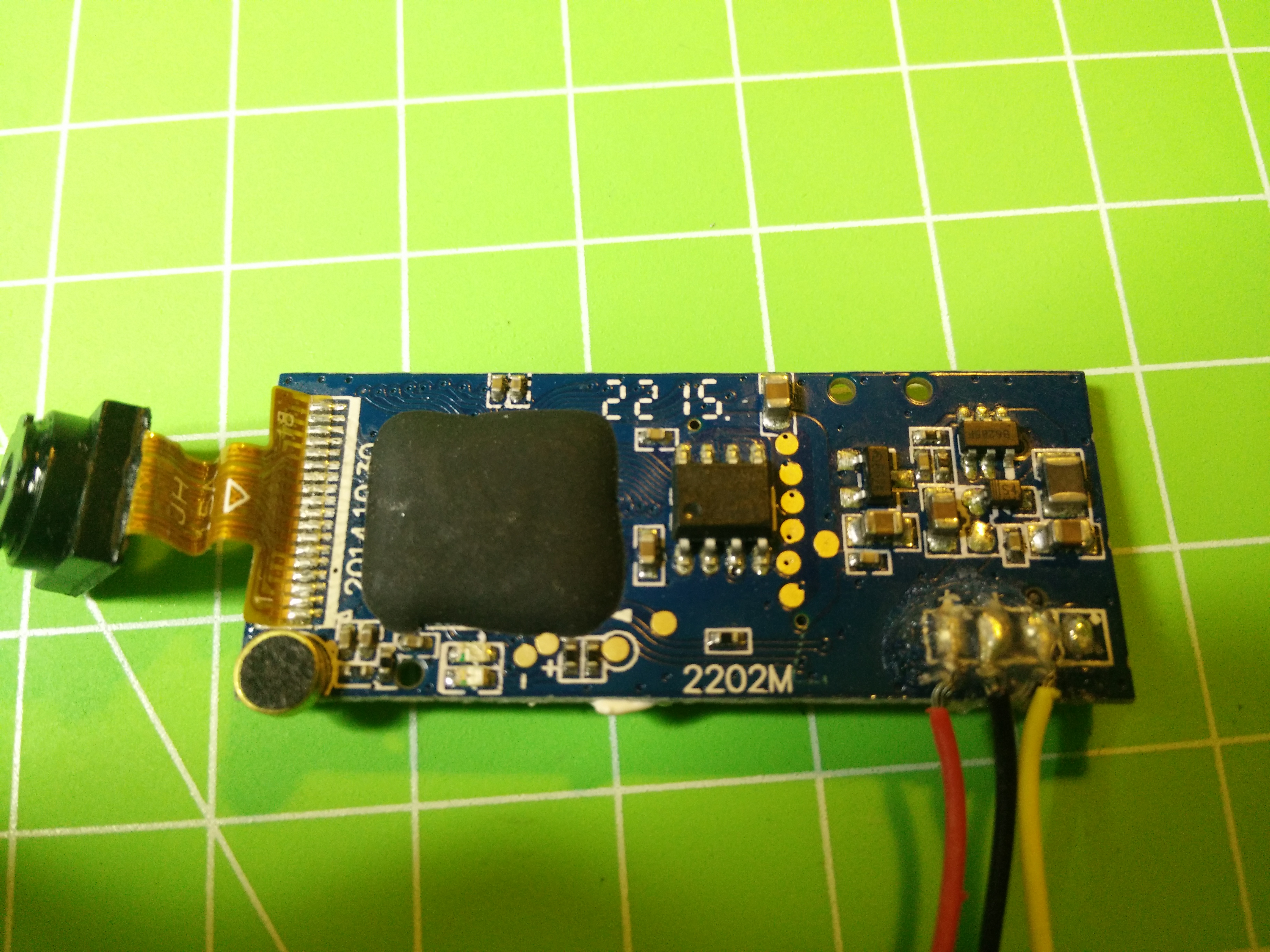

Bien pues la desmonto y compruebo que entra por cada cable. Lo normal, negativo, positivo y uno de señal. Bien negro el negativo, rojo el positivo y el amarillo es el que se utiliza para decirle a la cámara si tiene que hacer una foto, ponerse a grabar o parar.
Tres cables, positivo, negativo y señal.
La cámara se puede alimentar directamente de una batería de 1S 3,7V comprobado. Pero que mejor que hacerlo a través de nuestra controladora de vuelo, porque todas llevan salidas de 5V por cualquier de los UART que tienen. Así que mejor sacar la alimentación de la misma controladora. Se me ocurre también que si le añadís una batería se puede utilizar como cámara de mano, o para ponerla en el coche.
Hasta aquí bien, ahora la pregunta es cómo hago que se ponga a grabar o tomo fotografías?. Pues es muy sencillo, cortocircuitando la toma de señal con el negativo:
- Si provoco un cortocircuito breve compruebo que toma fotografía
- Si mantengo un momento el cortocircuito compruebo que se pone a grabar.

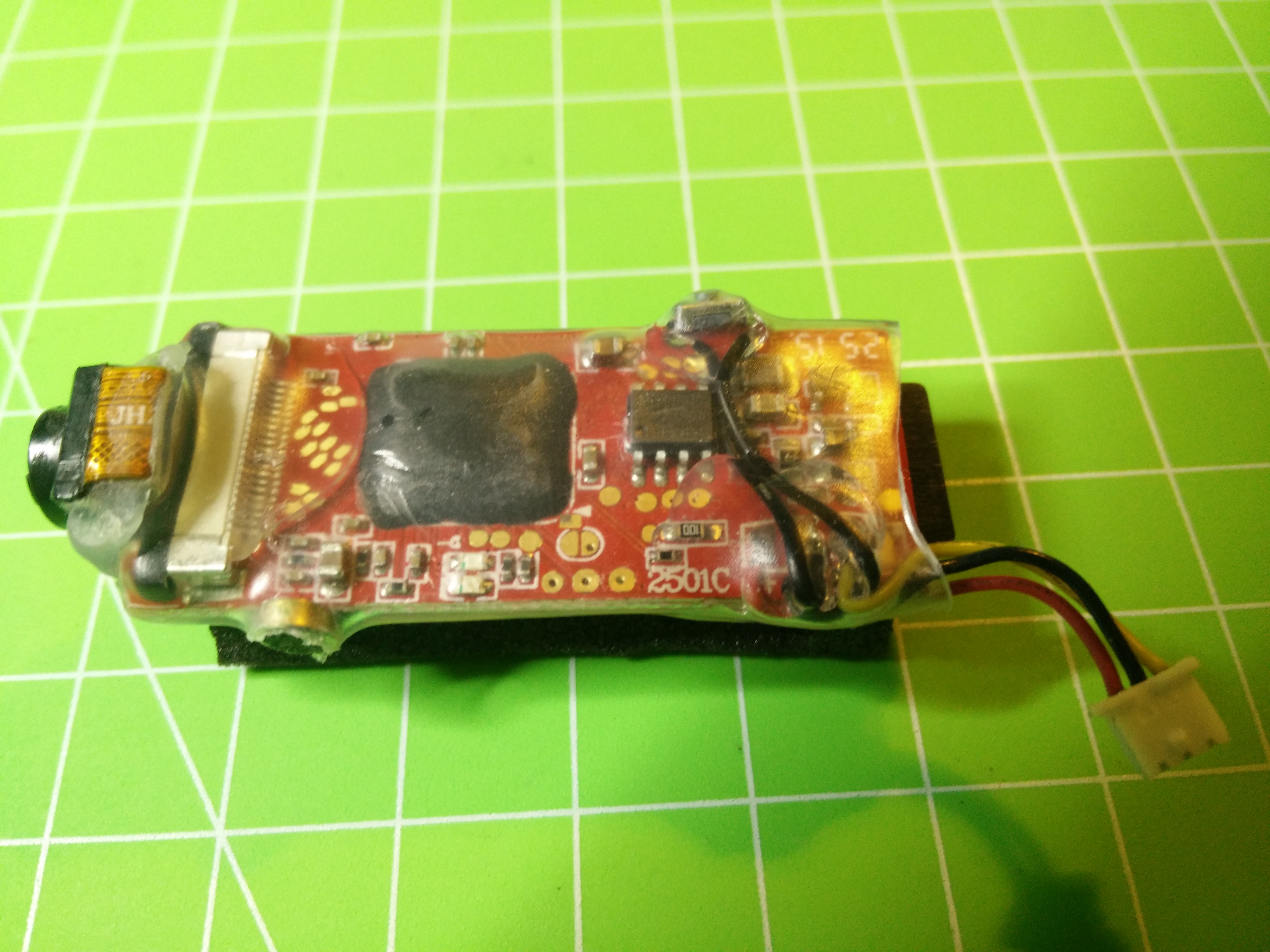

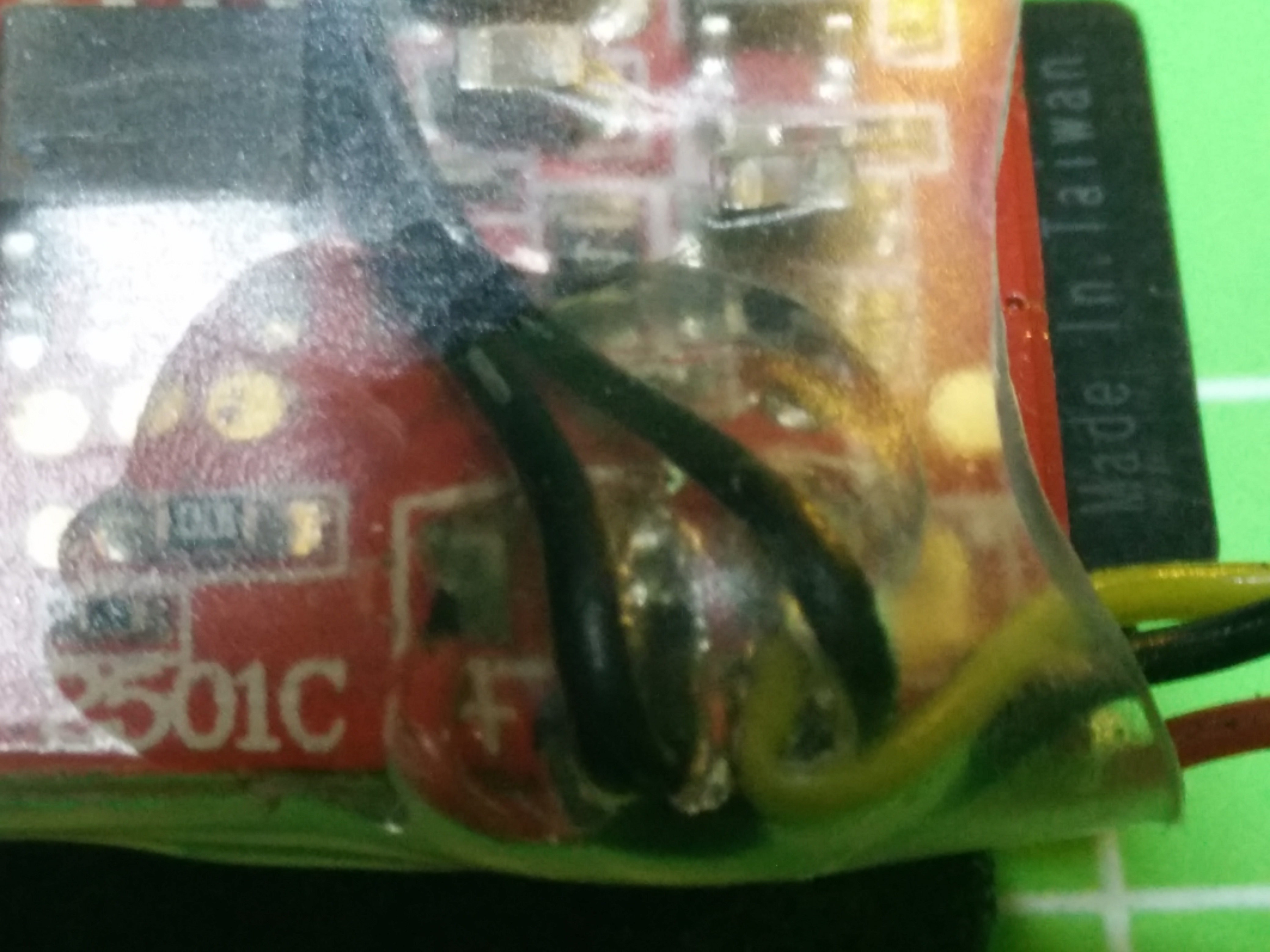

Aquí toca hacer el trabajo, en este punto de conexiones. Hay que eliminar la silicona transparente que protege las soldaduras para volver a soldar.
Perfecto, ya he averiguado como hacerla funcionar de forma autónoma y como poderla integrar en otros drones.
Haciendo las modificaciones a la cámara del Syma X5
La idea ahora es dotarla de un pulsador para poder usarla de forma autónoma. Pero un pulsador que no pese. ¿Y de donde lo saco?. Nada, que hay que reciclar. Así que busco entre mandos a distancia y diferente cacharrería y al final recuerdo que tengo una cámara rota que integraba una mini botonera. Pues manos a la obra.

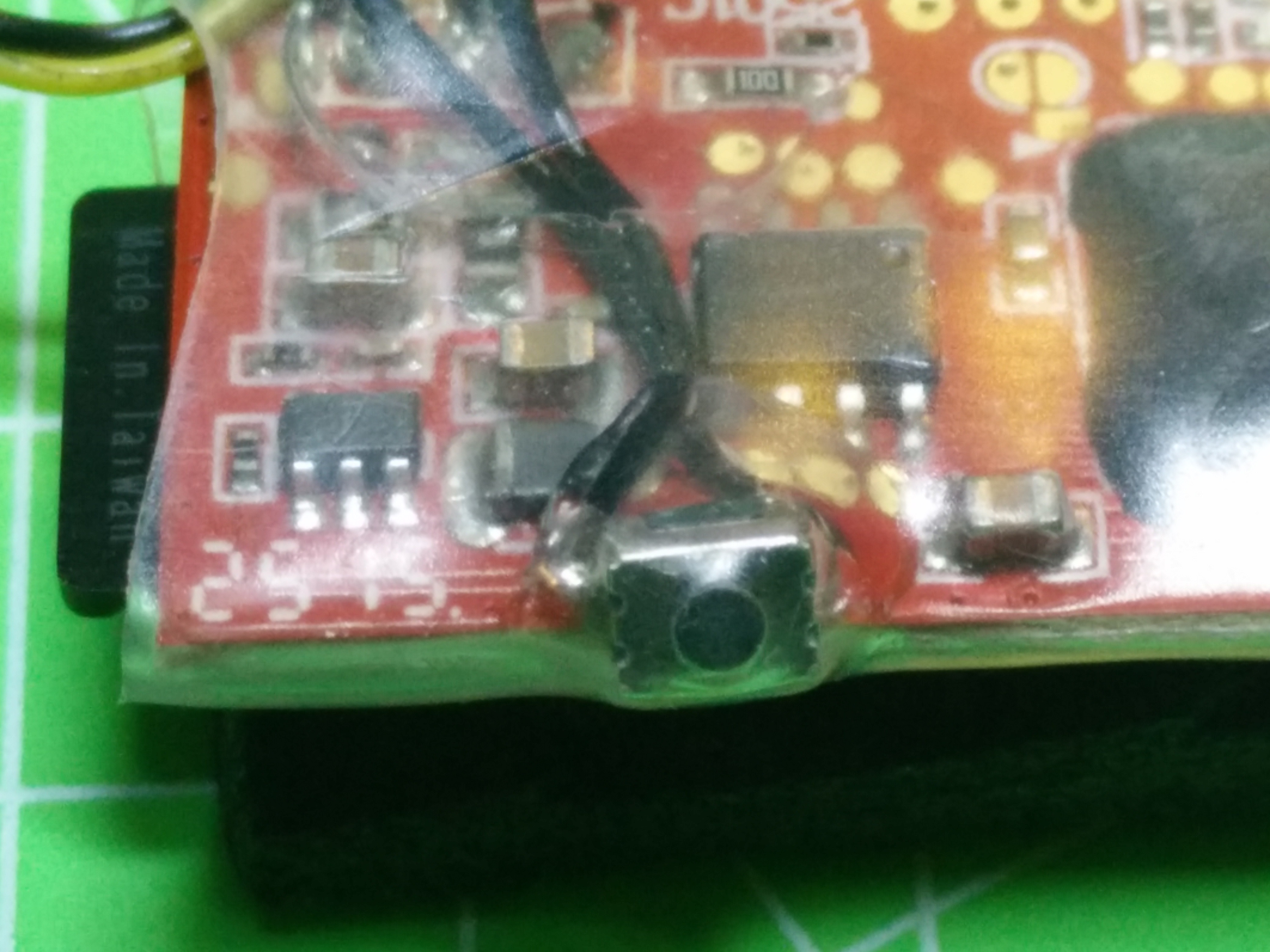

Detalle del micro pulsador, una pulsación corta hace que tome una fotografía, una pulsación larga la pone en modo grabación de vídeo.

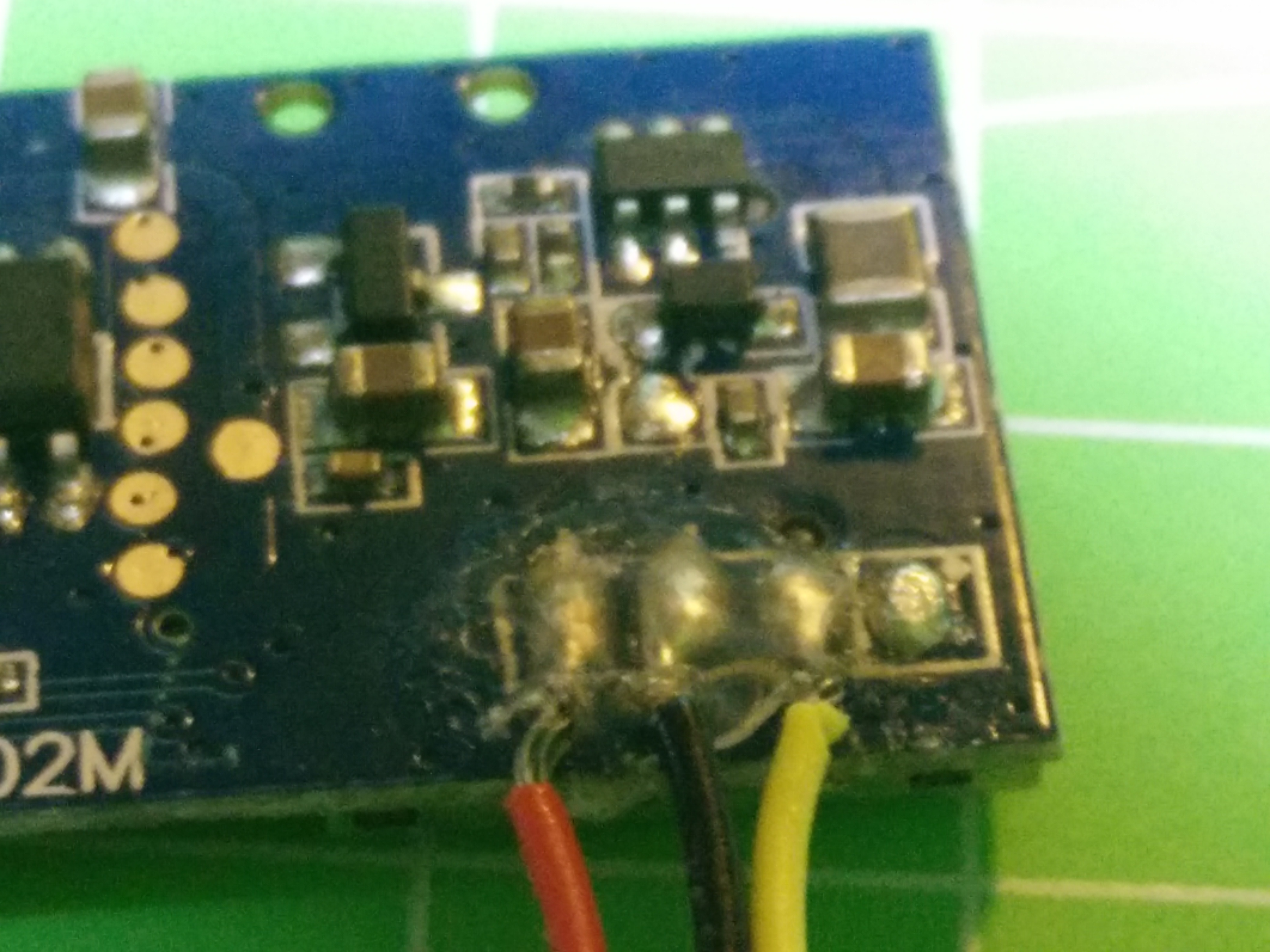

Detalle de donde soldé el micropulsador para hacer que la cámara funcione de forma autónoma.
Una vez tengáis implementado el micropulsador hay que fijarlo a la placa para que no se suelte. Aquí utilicé pegamento térmico, tanto para fijar el pulsador como para proteger las soldaduras y también para fijar el sensor óptico ya que se sustenta solo por la faja de conexiones.

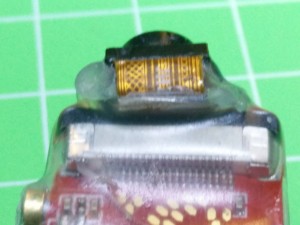

Con cola térmica fijaremos el sensor en una posición alineada para que no se mueva.
Una vez quede todo sujeto es buena idea proteger la cámara con un termo-retráctil. Pensad que vamos a prescindir evidentemente de su carcasa original para hacerla ligera.
La cámara acabada, sensor fijado, pulsador, termo-retráctil, y cable corto. Aprovecharé su conector original, seguirá así sirviéndome para conectarla al Syma X5 en algún momento.
Y aquí podéis ver que la utilizo en un micro drone adaptado para poderla llevar:
La cámara fijada al Kingkong Q100
Espero que os haya servido de ayuda esta explicación. O que os haya inspirado para reciclar alguna cosa de esas que guardamos en los cajones y volver ha hacerla servir.
